写真をクリックすると拡大します| オブジェ制作過程公開 プロローグ～ラフスケッチ | |||
|---|---|---|---|
|
|||

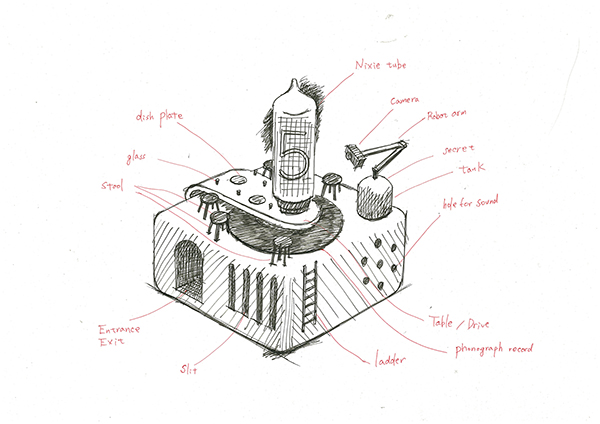

| 第５回になる技術交流会のビジュアルとして「異なる技術世代やスケールが併存する世界」をコンセプトにしたオブジェを企画しました。画像はそのラフスケッチです。このたび、技術職員の方々の経験や技術による協力を得て実現することができました。本欄では出来上がっていく工程について私・瀧澤（数理物質系技術室）がナビゲートします！順々に実体化していく様子にご期待ください。 |
|
||
| オブジェ制作過程公開 第１弾 ニキシー管 | |||
|---|---|---|---|
|
|
|
|
|

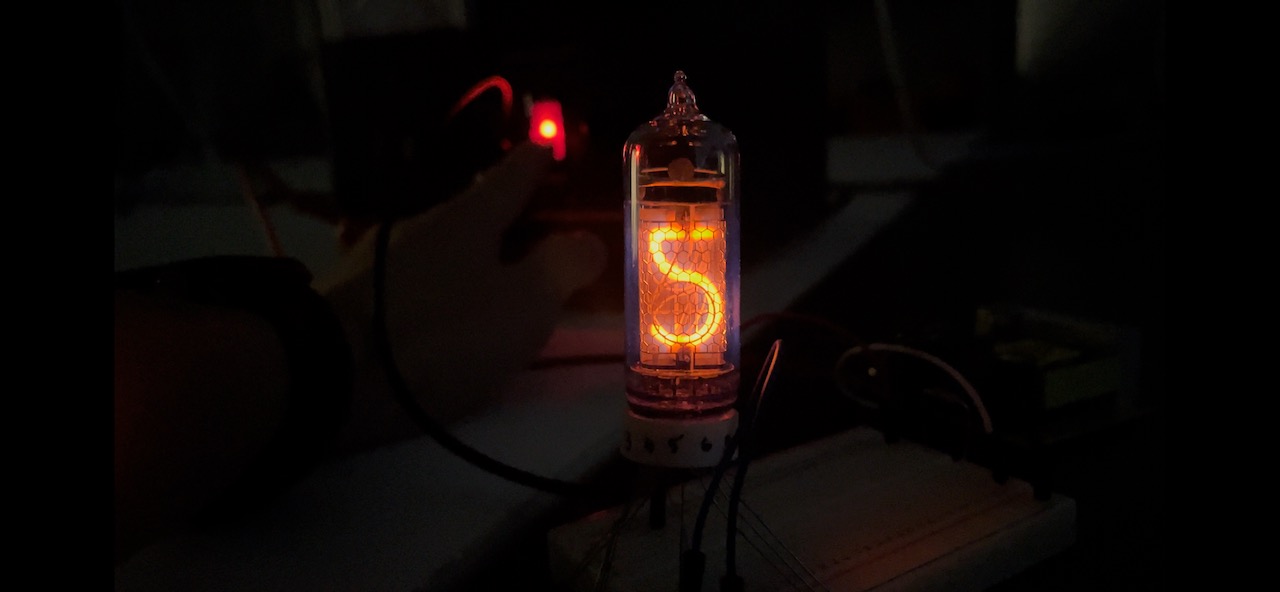

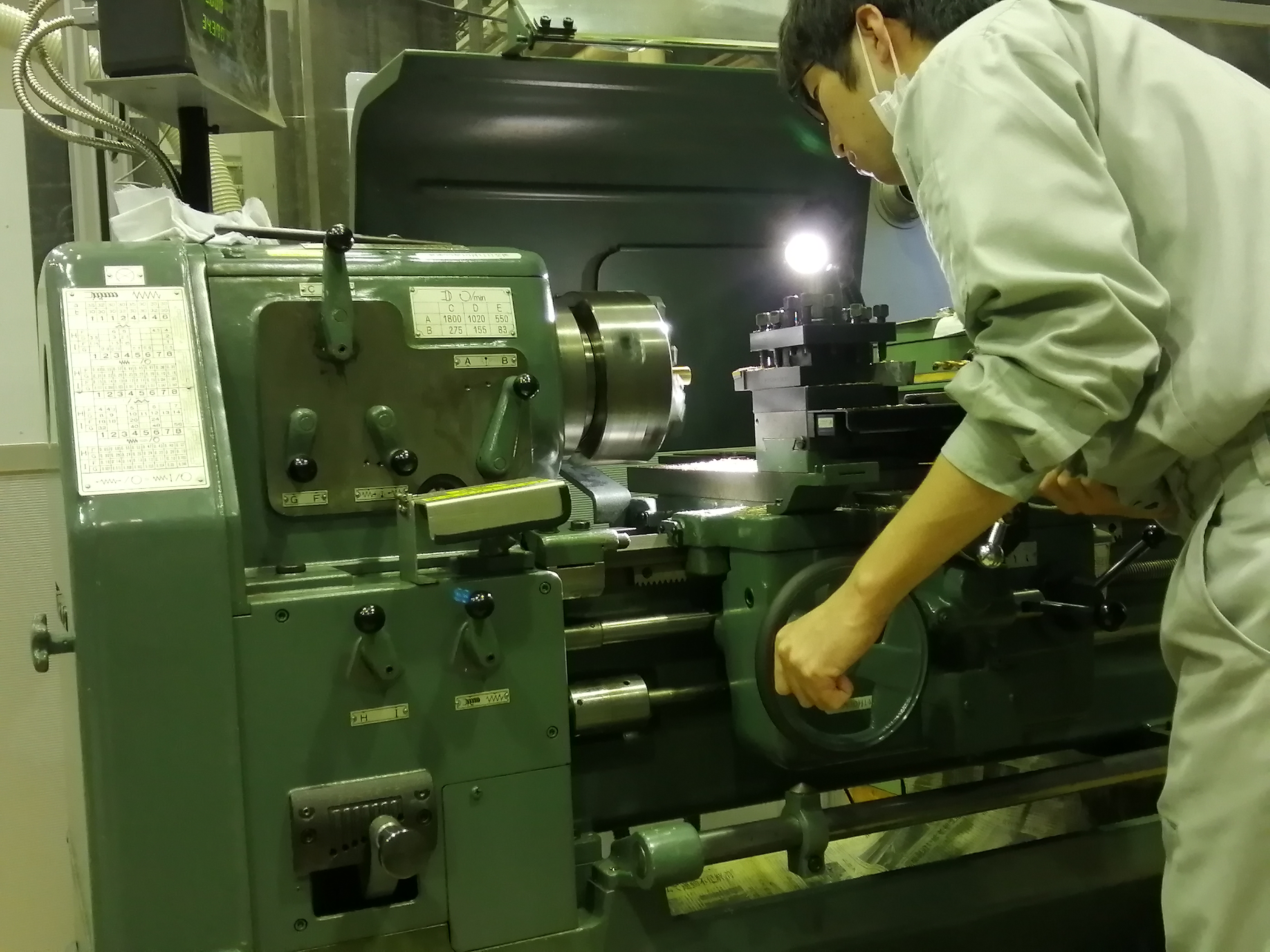

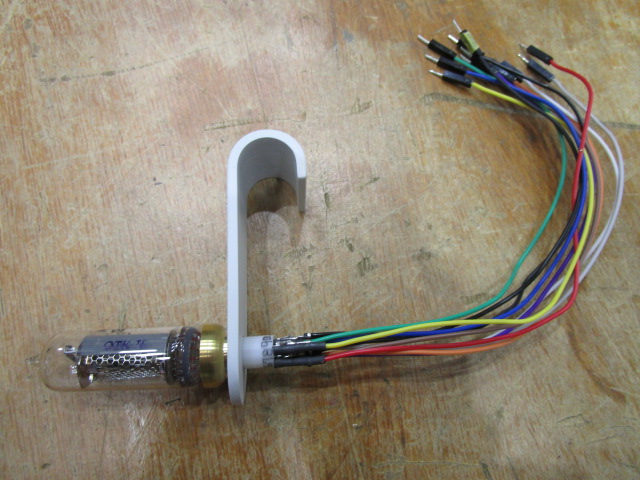

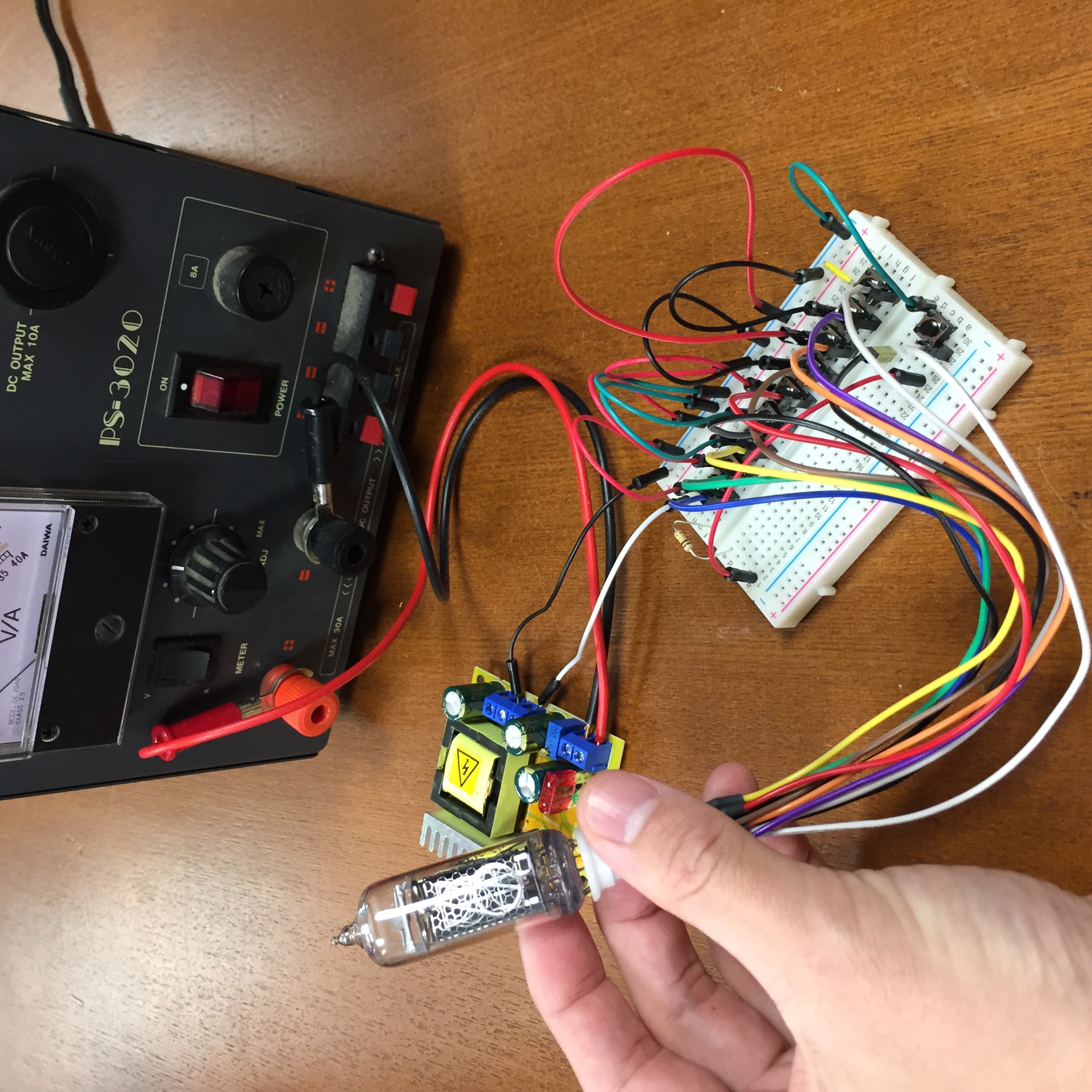

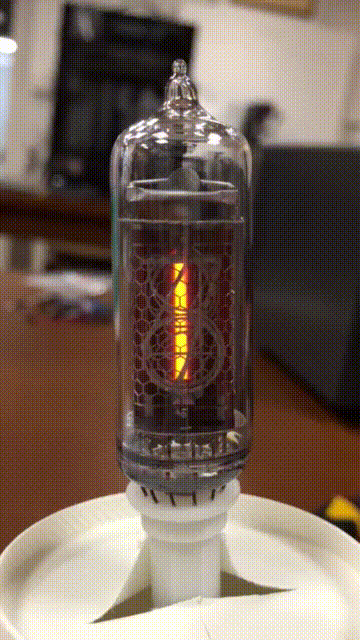

最初に紹介するのはニキシー管とそれを支持し制御する部分の制作過程です。ニキシー管って初めて聞いたという方もいらっしゃるかと思います。ニキシー管とは、1950年代頃から普及した数字や文字を表示させる電気部品です。ネオンなどの希ガスを封入したガラス管内に数字などをかたどった電極が配線されています。その数字や文字の形の電極がグロー放電することで発光させ、表示させているのです。全盛期は電子計算機や自販機の金額、タクシーメーター等、主に業務用の機器に使われていました。その後LED等が開発されて置き換わり、現在、大規模にはもう作られていません（小規模に作っているところはあるようです）。 左から2枚目の写真はニキシー管を固定させる管受けを旋盤で制作してくださっている、研究基盤総合センター工作部門の小川さんです。実行委員の枠を超えて高い専門性のある技術を使って制作してくださいました。小さい部品なのに、こんなに大きな機械を使って作るんですね！ 3枚目の写真は筐体の内部にある配線です。コードの差し替えで０〜９の点灯を出来るようにしました。 |
|
||
| オブジェ制作過程公開 第２弾 筐体 | |||
|---|---|---|---|
|
|
|
|
|

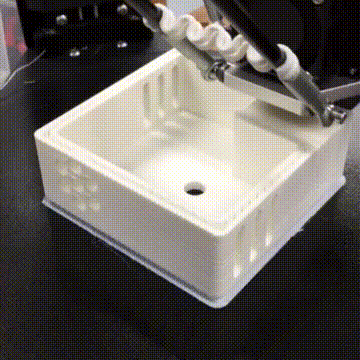

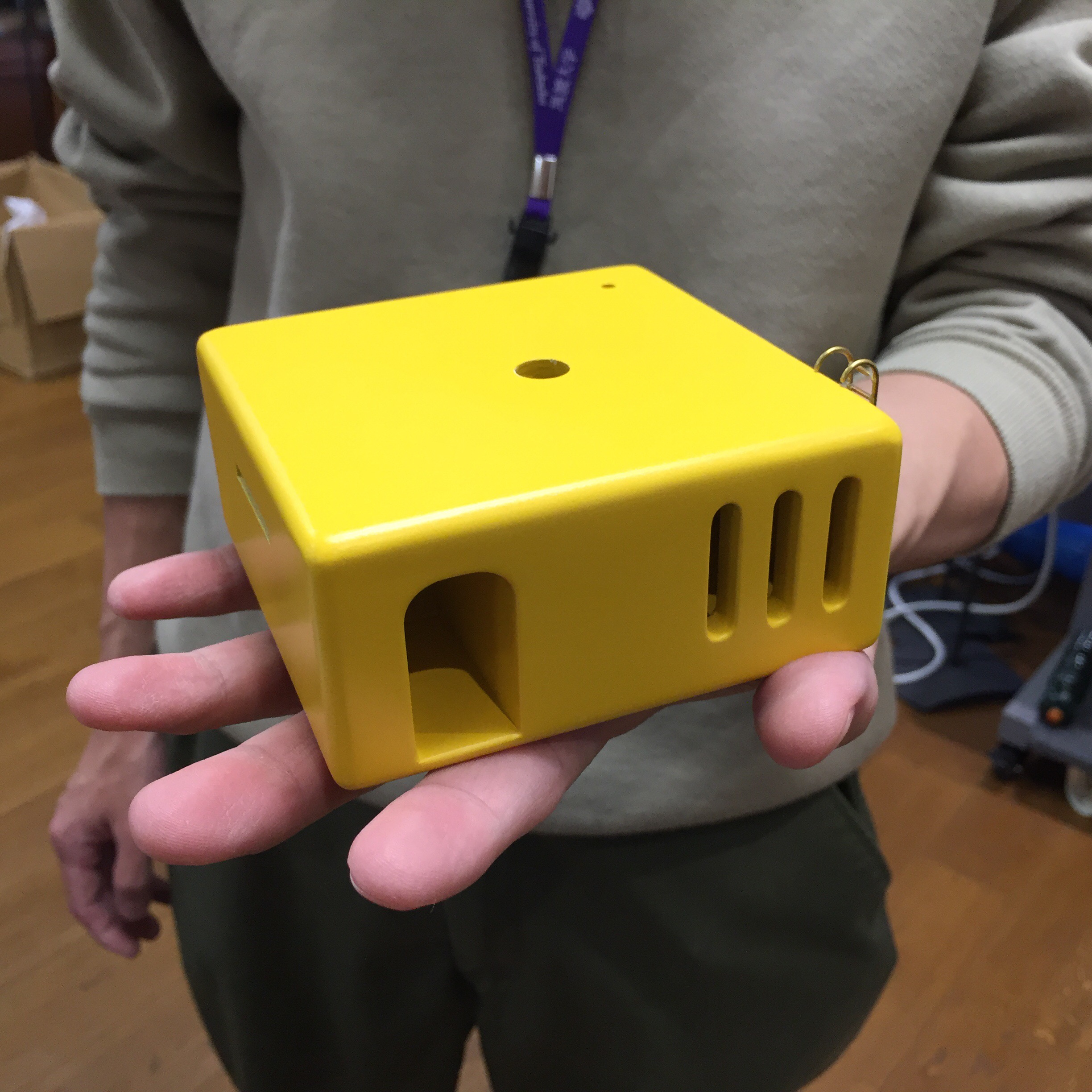

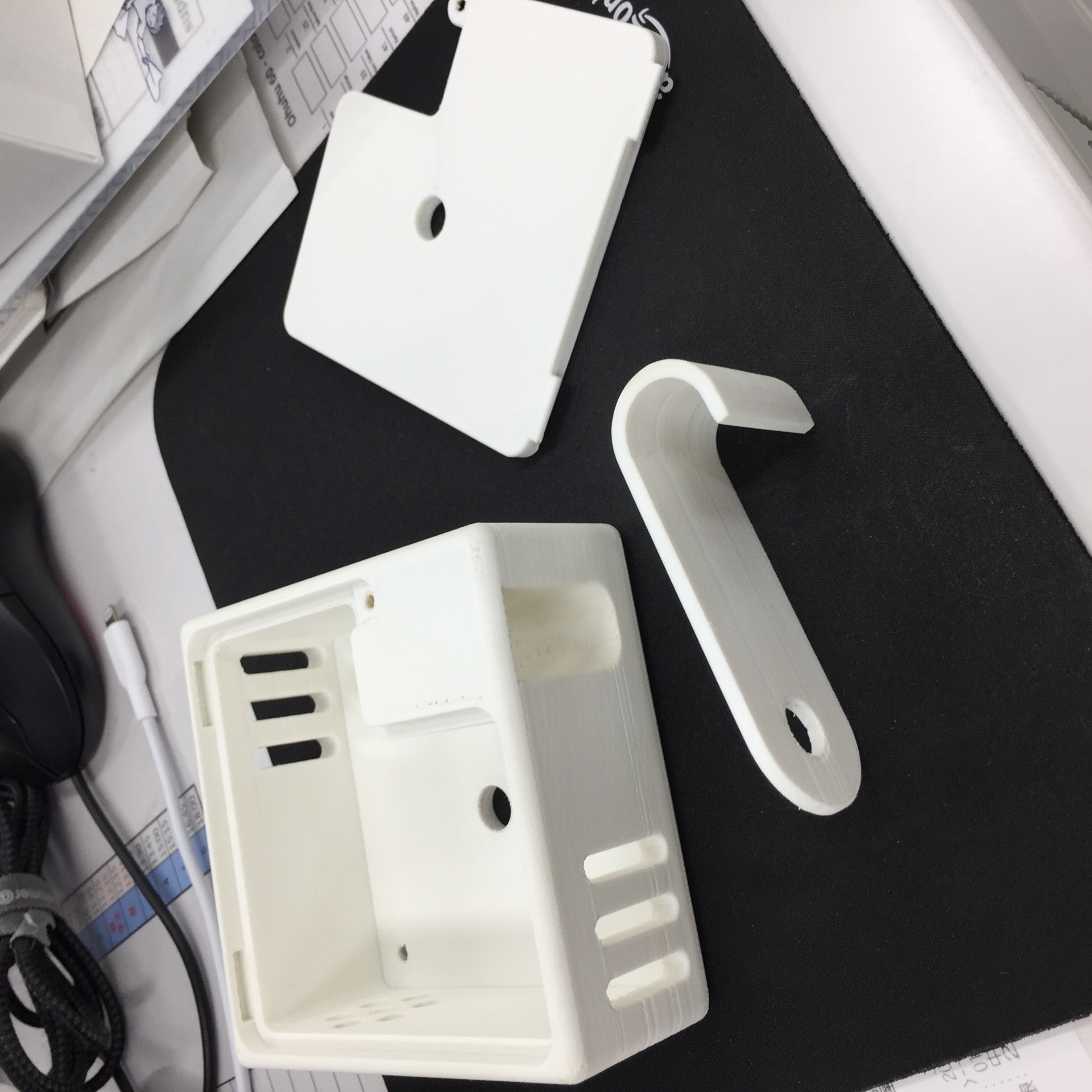

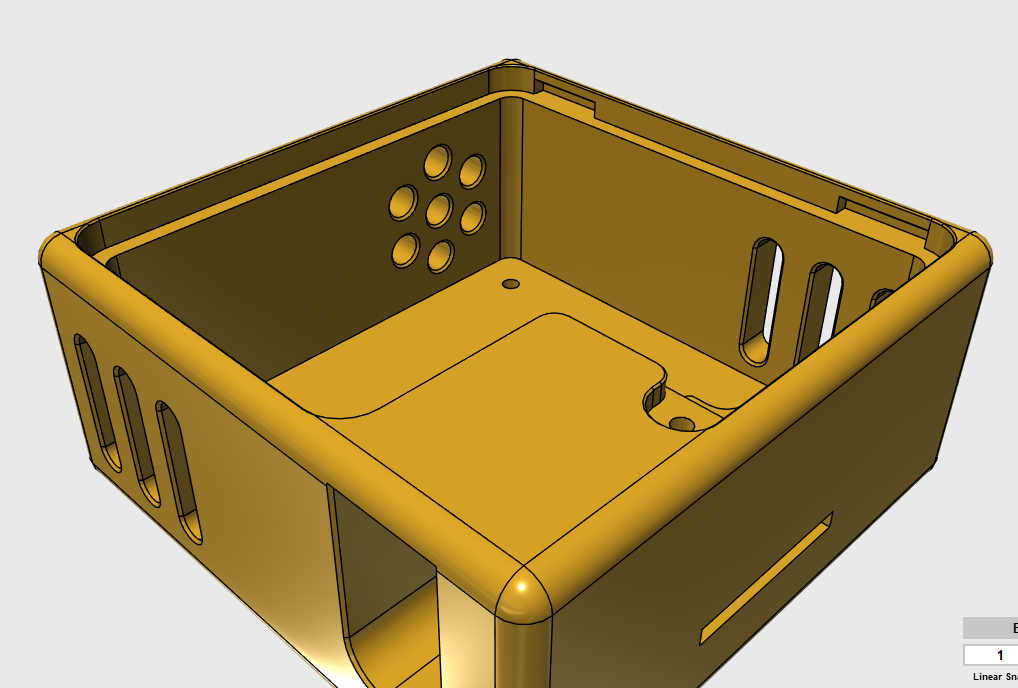

第2弾はレコードやニキシー管、カメラなどを搭載する筐体です。3Dプリンターで設計・形成し、磨いてパテと塗料を塗りました。底面をねじ止め式の蓋にする設計にしたことで3Dプリントが綺麗に出力でき、表面処理、塗装時の作業性の向上にも繋がったのですって。この筐体はテーブル付きで、お皿や椅子などが置かれる舞台でもあり、またニキシー管の回路基板や配線の収納スペースの役割も兼ねています。85年から90年代前半のゲーム機をイメージして角に丸みを付けました。ここでは、そのサイズにご注目です。この筐体、実は手のひらサイズ（100 mm×100 ｍｍ）なのです。思いのほか小さいでしょ？ |
|
||
| オブジェ制作過程公開 第３弾 カメラ | |||
|---|---|---|---|
|
|
|
|

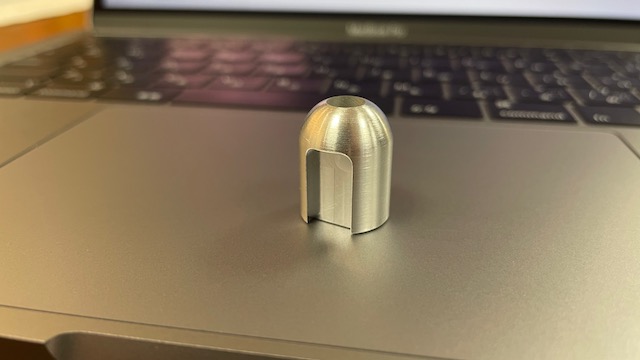

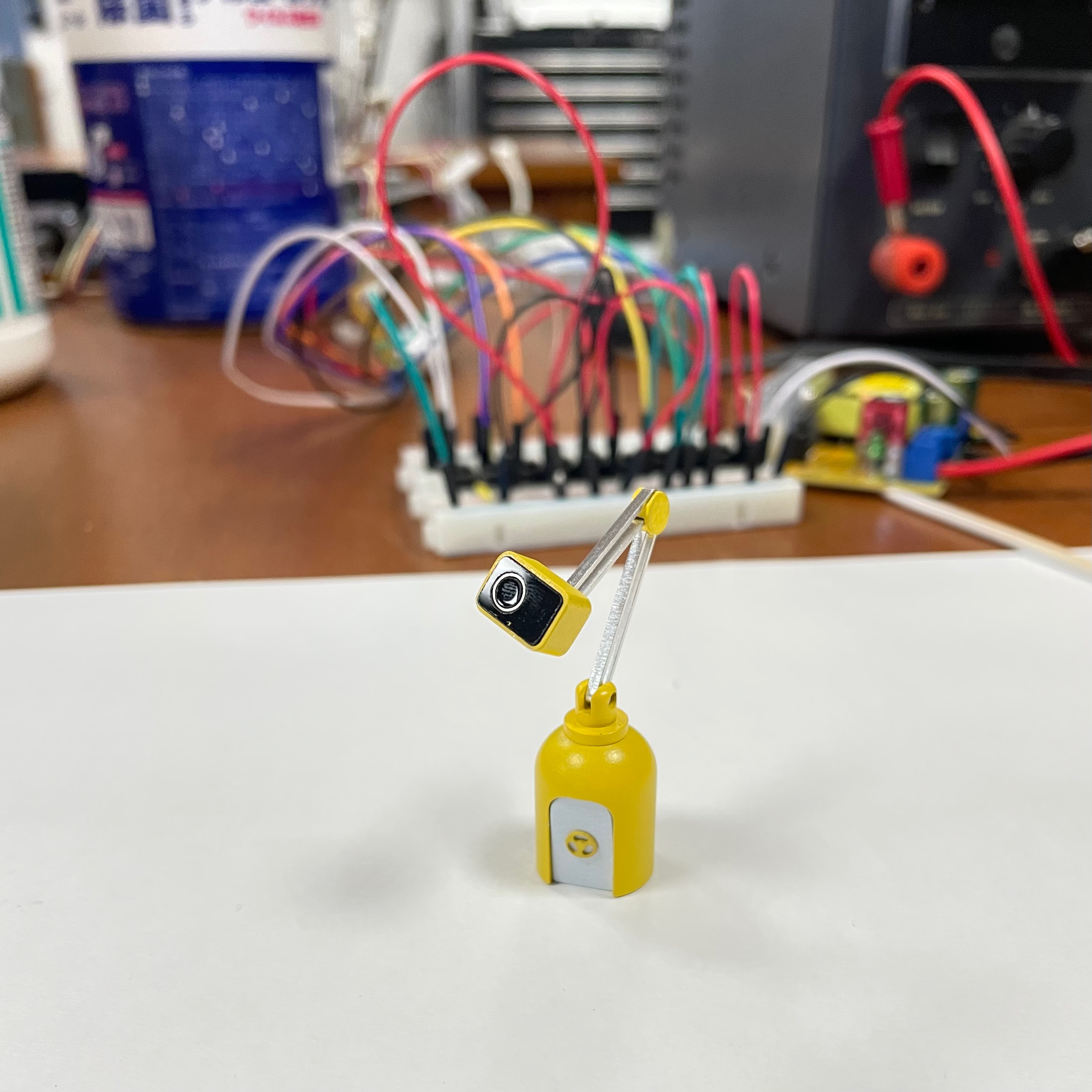

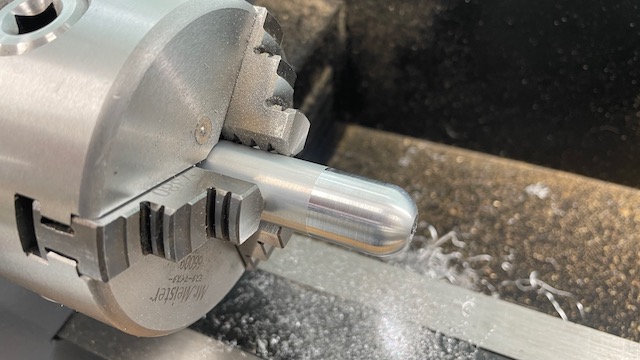

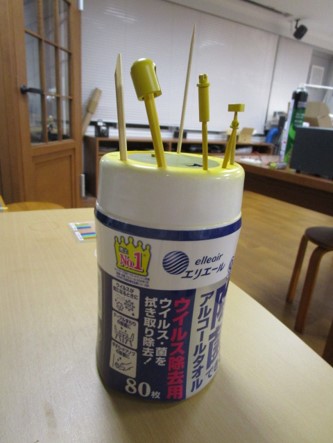

| コロナ禍で人と集う時もカメラ越しにお会いすることが増えましたね。制作過程公開第3弾はカメラです。一番左の写真は台部を作っているところで、アルミの丸棒から卓上旋盤を使って削り出しているところの時点です。旋盤のチャックという材料を掴む部分にアルミの棒をくわえさせ削り出しているところなんですって。この写真はアルミですが、試作を重ね、台部とカメラは最終的には真鍮製となりました。カメラはテレビ局にあるような自在に動けるアームのあるものにしました。カラーは筐体と同じ黄色に塗装しました。 |
|
||
| オブジェ制作過程公開 第４弾 はしご | |||
|---|---|---|---|
|
|
|
|
|

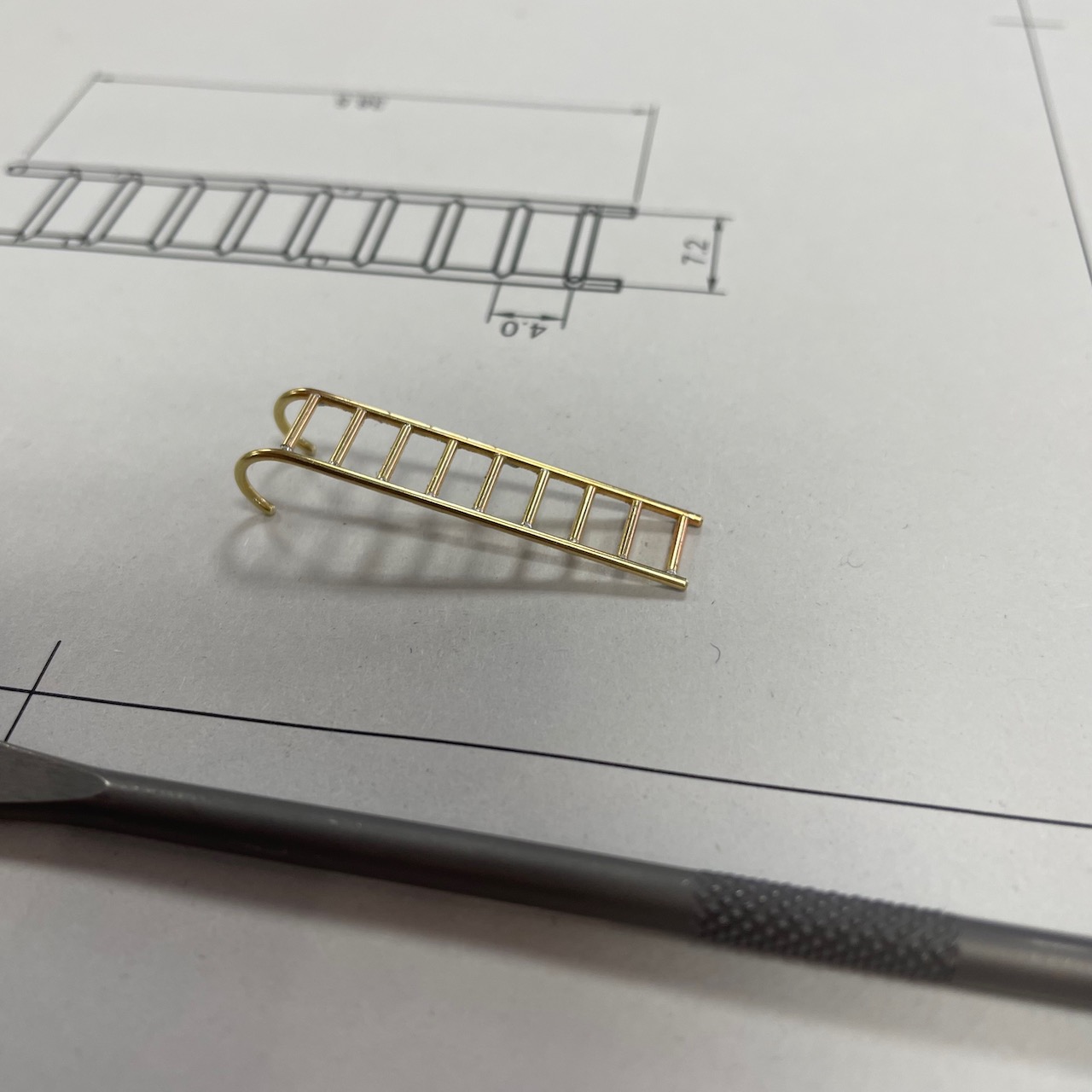

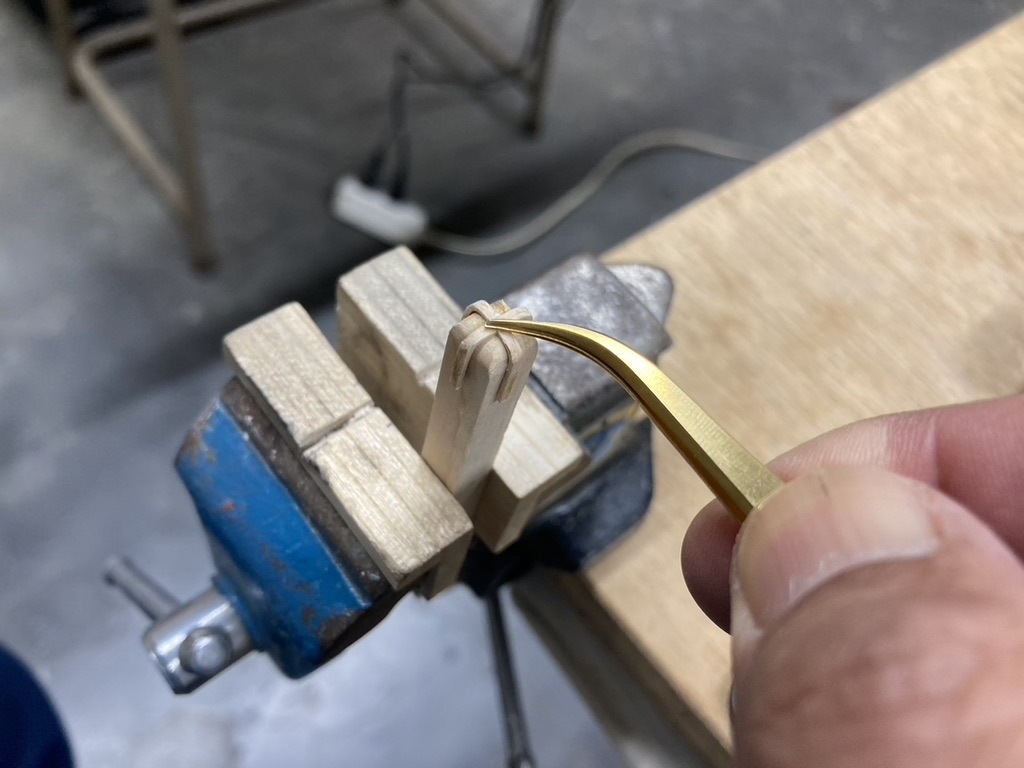

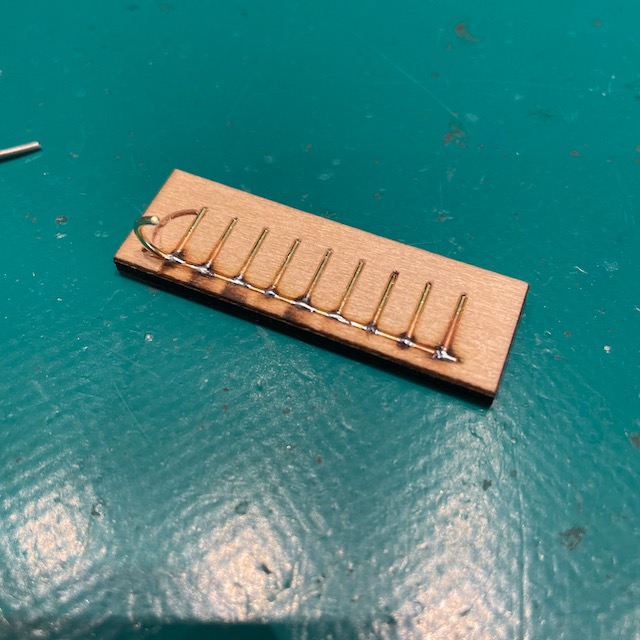

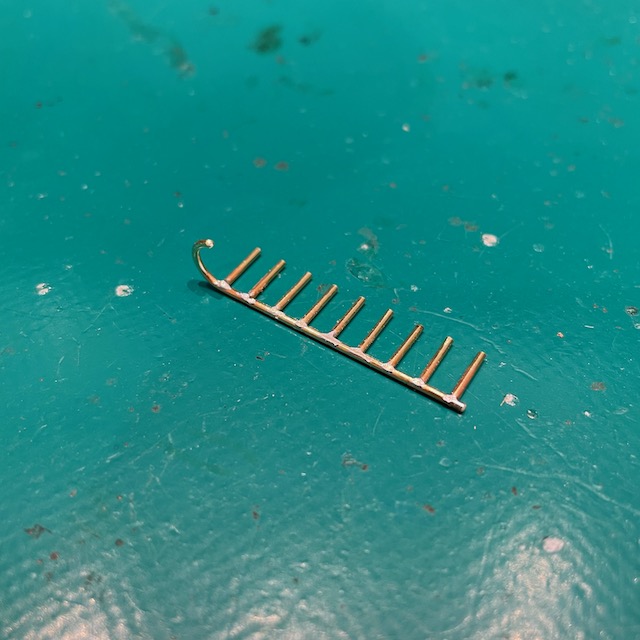

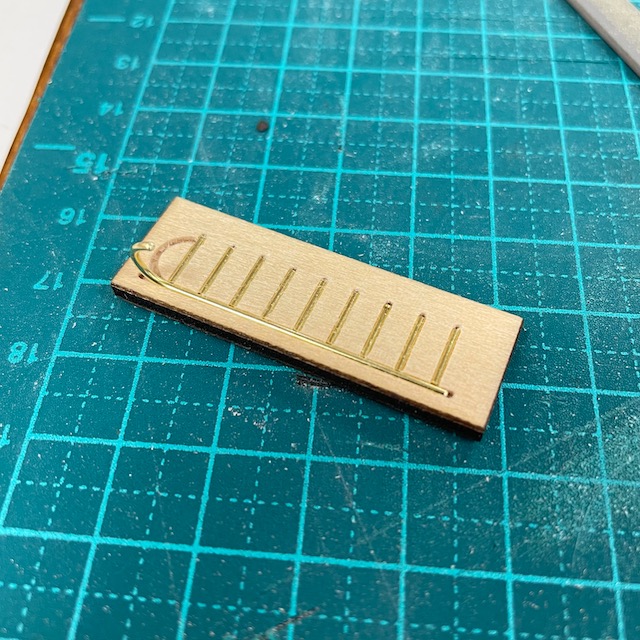

制作過程公開第4弾ははしごです。真鍮製で、はんだで接合しました。R（曲線部分）を曲げるときに、寸法ぴったりで曲げると先端だけRがうまくつかないので、一度輪にしてから切断すると綺麗なRにできるのだそうです。 はしごを等間隔ではんだ付けしようとするとき、レーザー加工機で簡単に治具が作れたので、ベニヤにカッターなどで作るのに比べて「時短」になったんだとか。はんだ付けは電気工作で使うテクニックのイメージがありますが、少し前の世代では板金工作等でもよく使われていました。 |
|
||
| オブジェ制作過程公開 第５弾 椅子 | |||
|---|---|---|---|
|
|
|
|
|

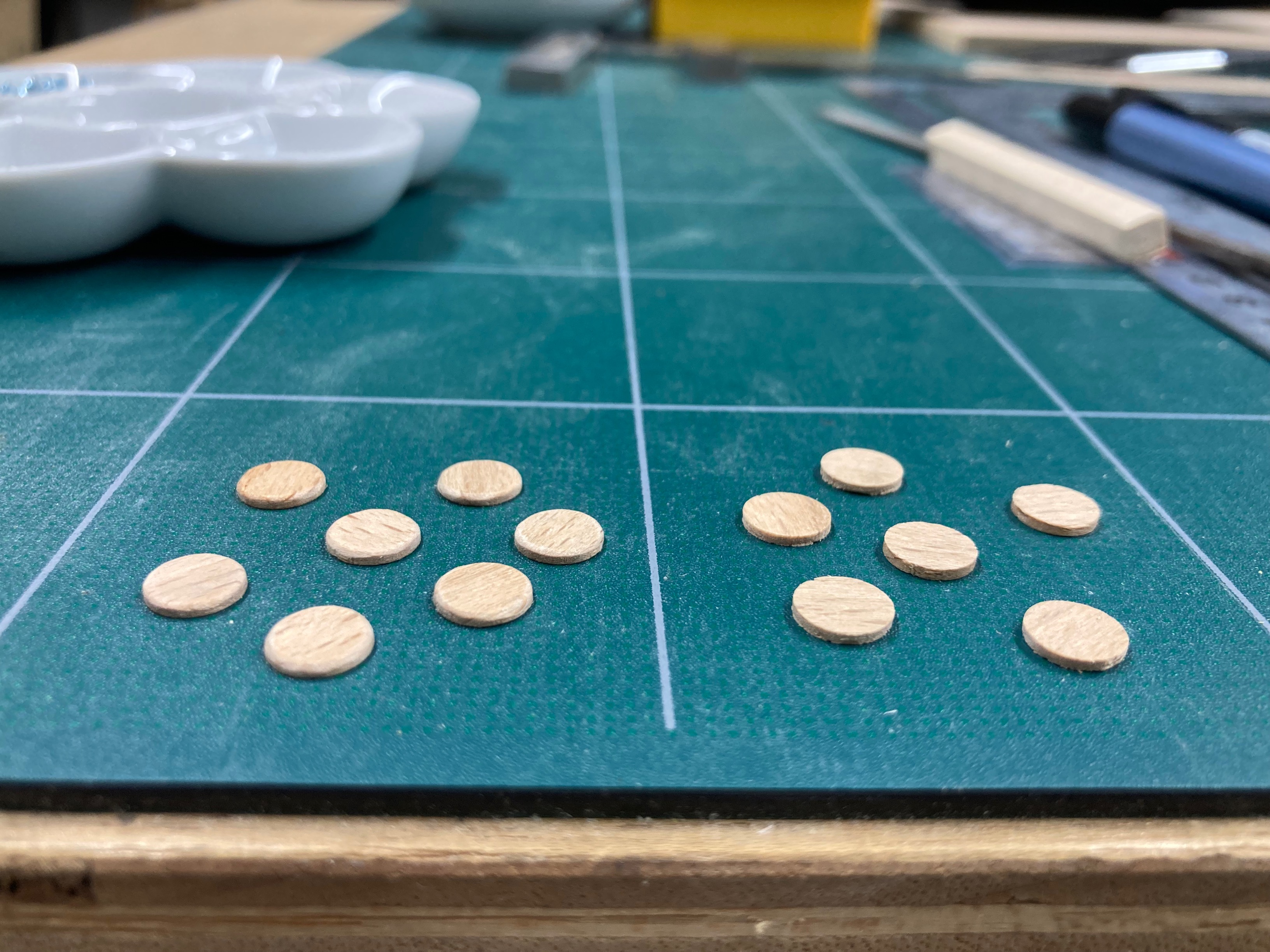

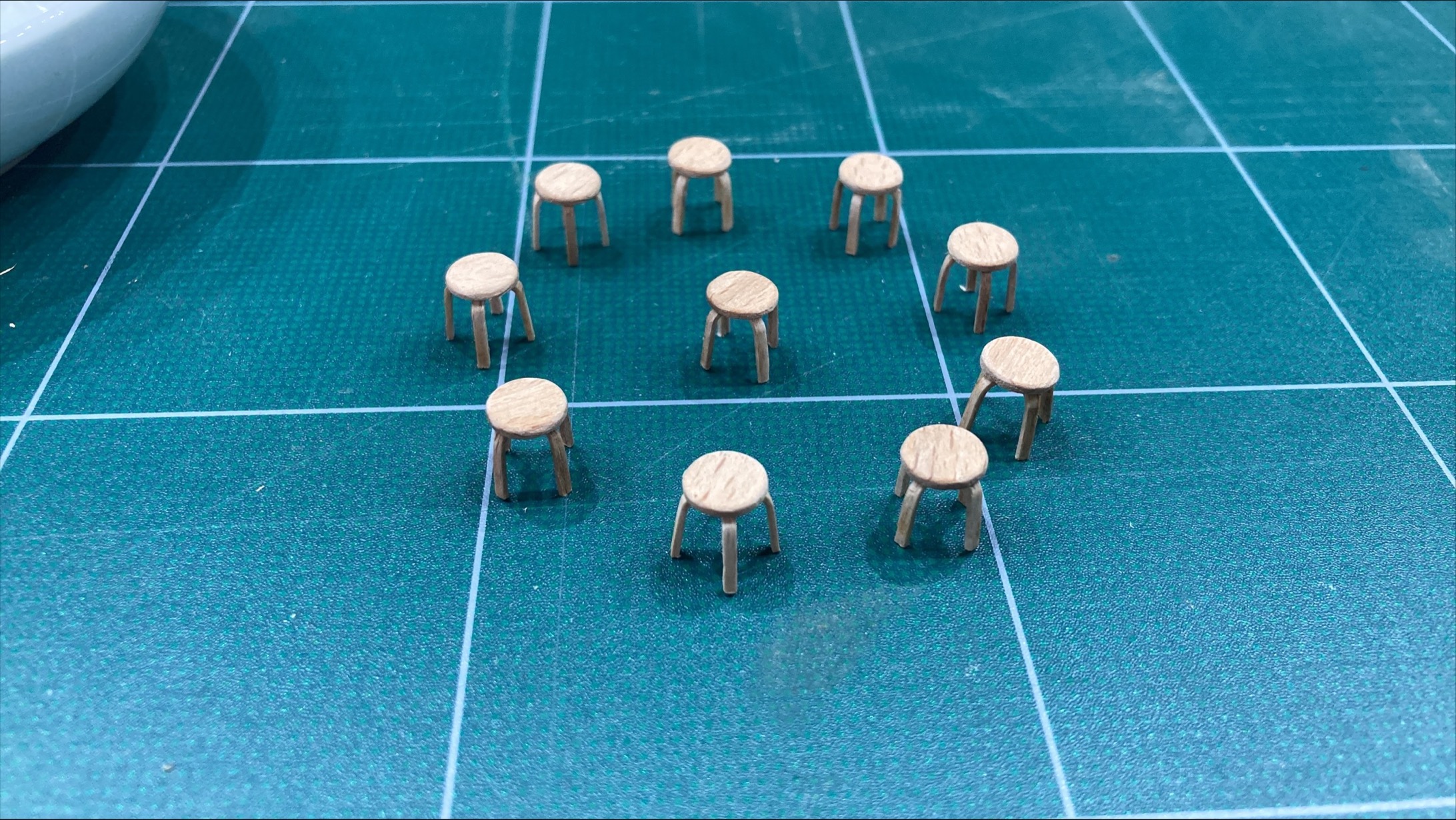

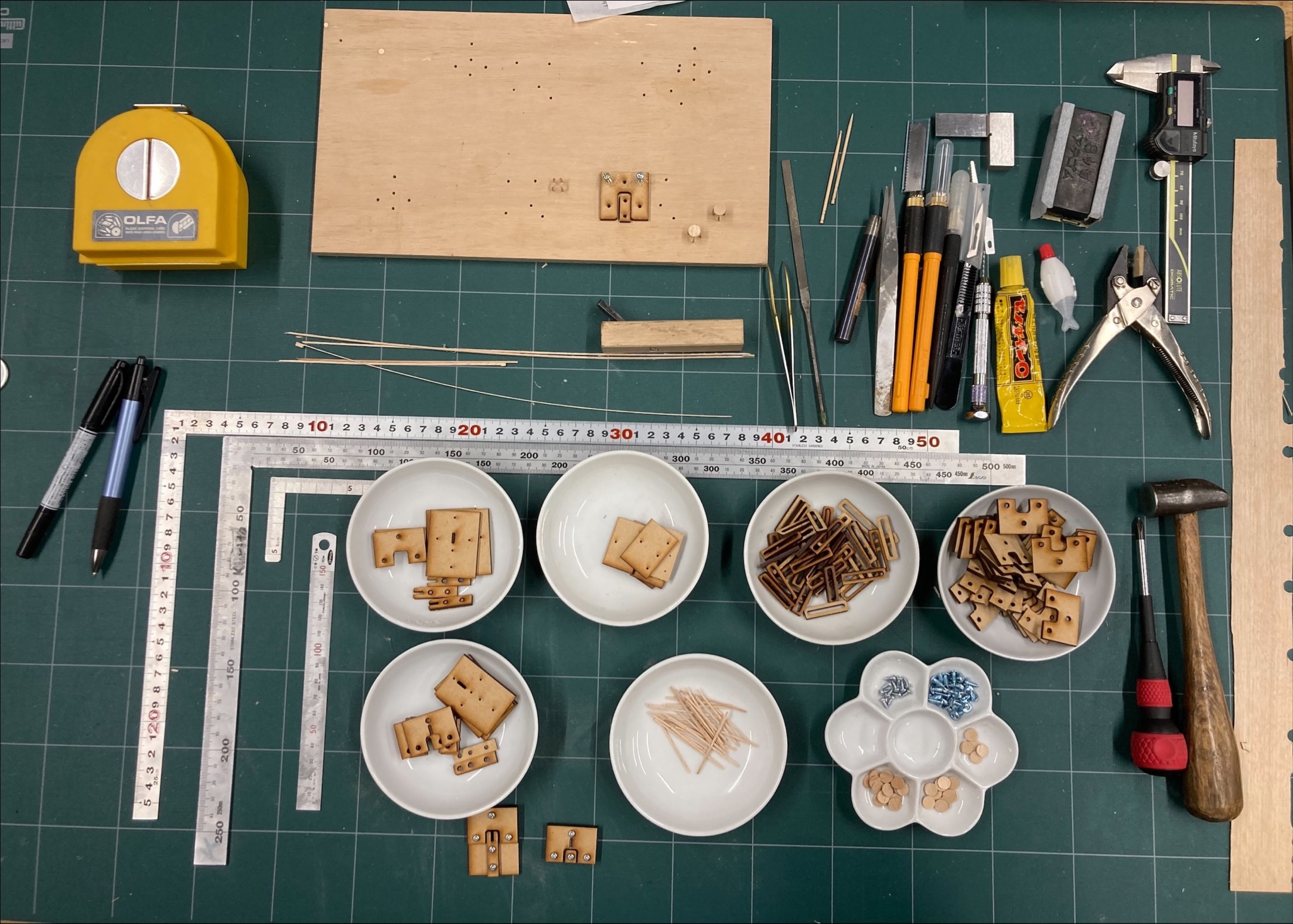

制作過程を公開する第5弾は椅子です。椅子の材質はブナです。こんなに小さくても製材、蒸煮・曲木加工、相欠き継ぎなど、工程も普通の椅子と同様に作られています。 この制作にかかった手間、どれも小さくて大変で技術がいると思うのですが、その中でも、特に個人的に私は椅子座面の角の丸みを取るというディテールにこだわった部分が椅子っぽさをupしていると思いました。細かい部分を丁寧に作るって、モノづくりのキモなんだなあとしみじみ感じました。 |
|
||
| オブジェ制作過程公開 第６弾 お皿 | |||
|---|---|---|---|
|
|
|
|
|

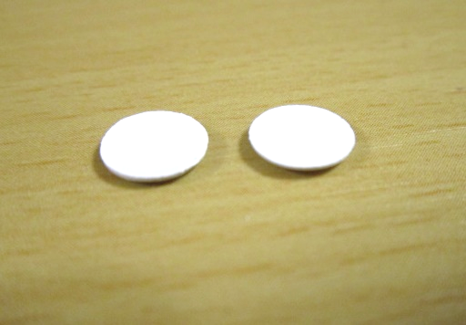

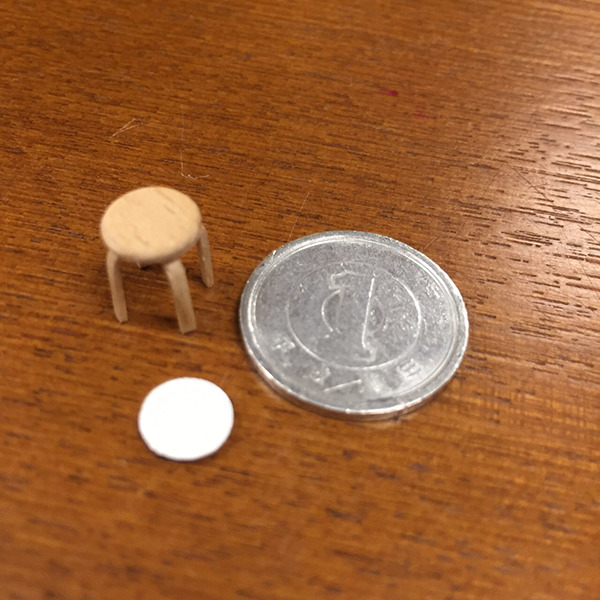

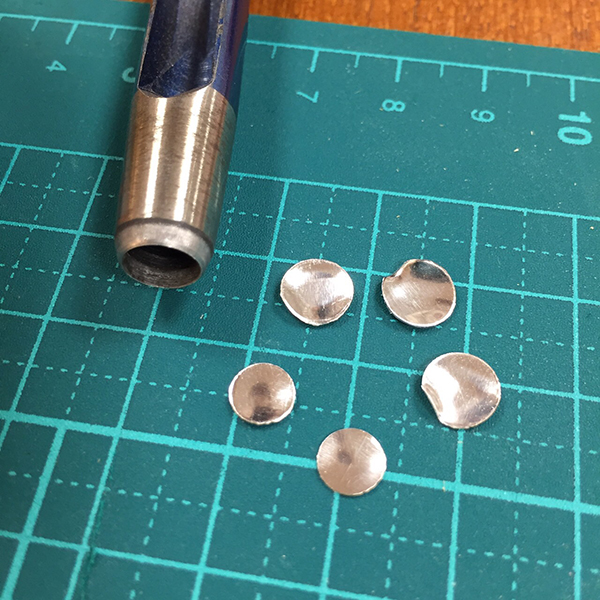

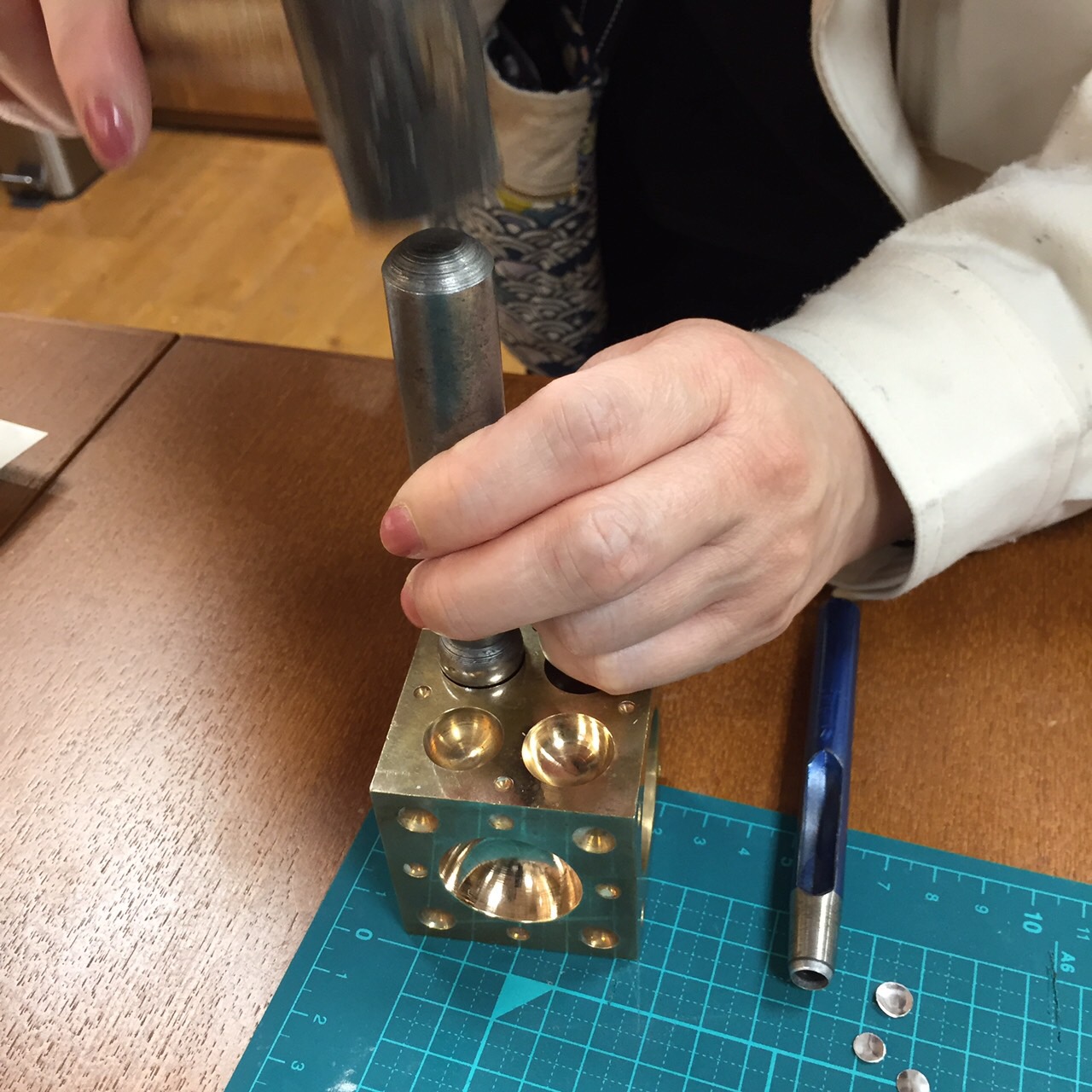

制作過程公開第6弾はお皿です。お皿は金属を穴あけポンチで抜き、丸くくぼんだ玉台という道具に矢坊主という工具を玄能で軽くたたいて丸みをつけ、塗装をしました。お皿をお皿だと思うそのお皿っぽさはいったい何だろう？と思い悩みつつ制作したのは私、瀧澤です。お皿といっても色々なお皿がありますが、工業的につくられたプレートのお皿の場合は、薄さ、内側にくぼみがあること、大きさや形がそろっていることかなと思いながら作りました。 一円玉と椅子とお皿を並べて撮影してみました。小さくて、本当に大変でした。 |
|
||
| オブジェ制作過程公開 第7弾 椅子 | |||
|---|---|---|---|
|
|
|
|

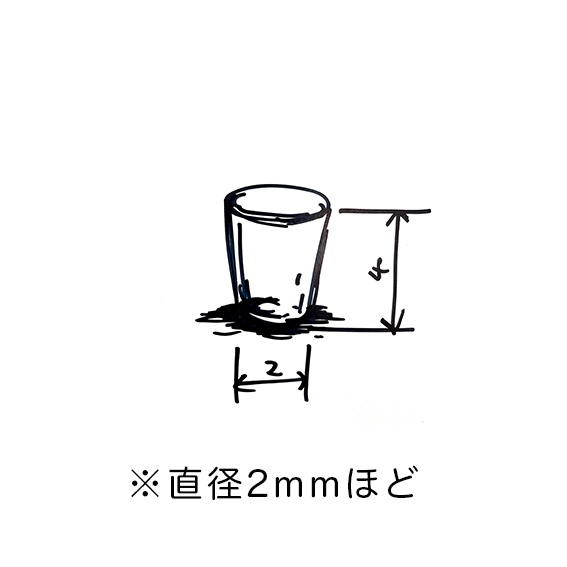

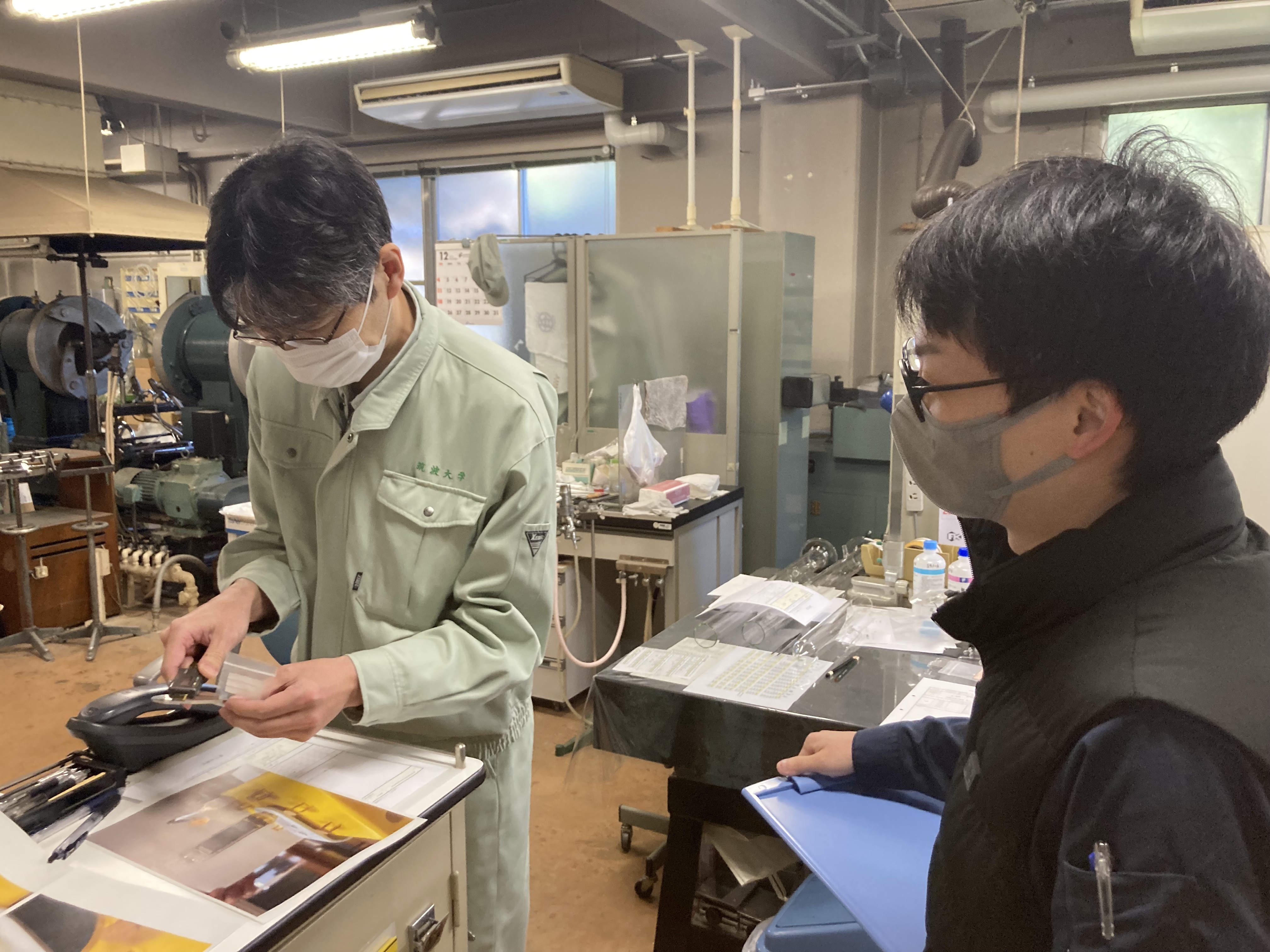

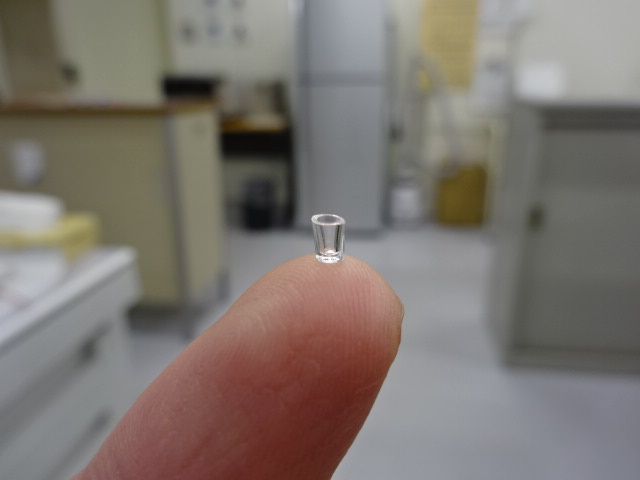

| 制作過程公開第7弾はコップです。コップは今回のオブジェで最も小さいパーツでした。それでもリアルさを表現するために、ガラス製のものにしたいという思いがあり、研究基盤総合センター工作部門ガラス工作室 門脇さんに相談をしました。コップらしさをだすために上を広げてテーパーを付けたいという過酷なリクエストを出しましたが、高度な専門性と技術で応えてくださいました。この技術でできたコップを尊敬のまなざしで見てしまいます。 |
|
||
| オブジェ制作過程公開 第８弾 レコード | |||
|---|---|---|---|
|
|
|
|

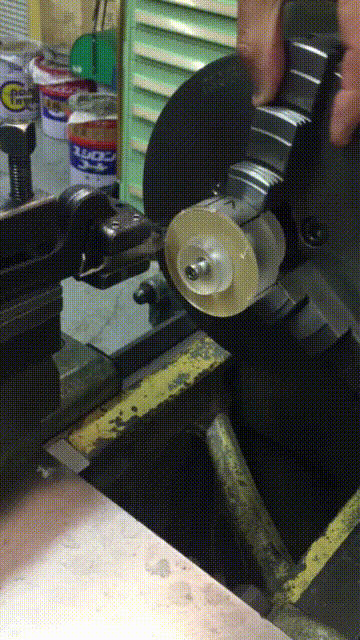

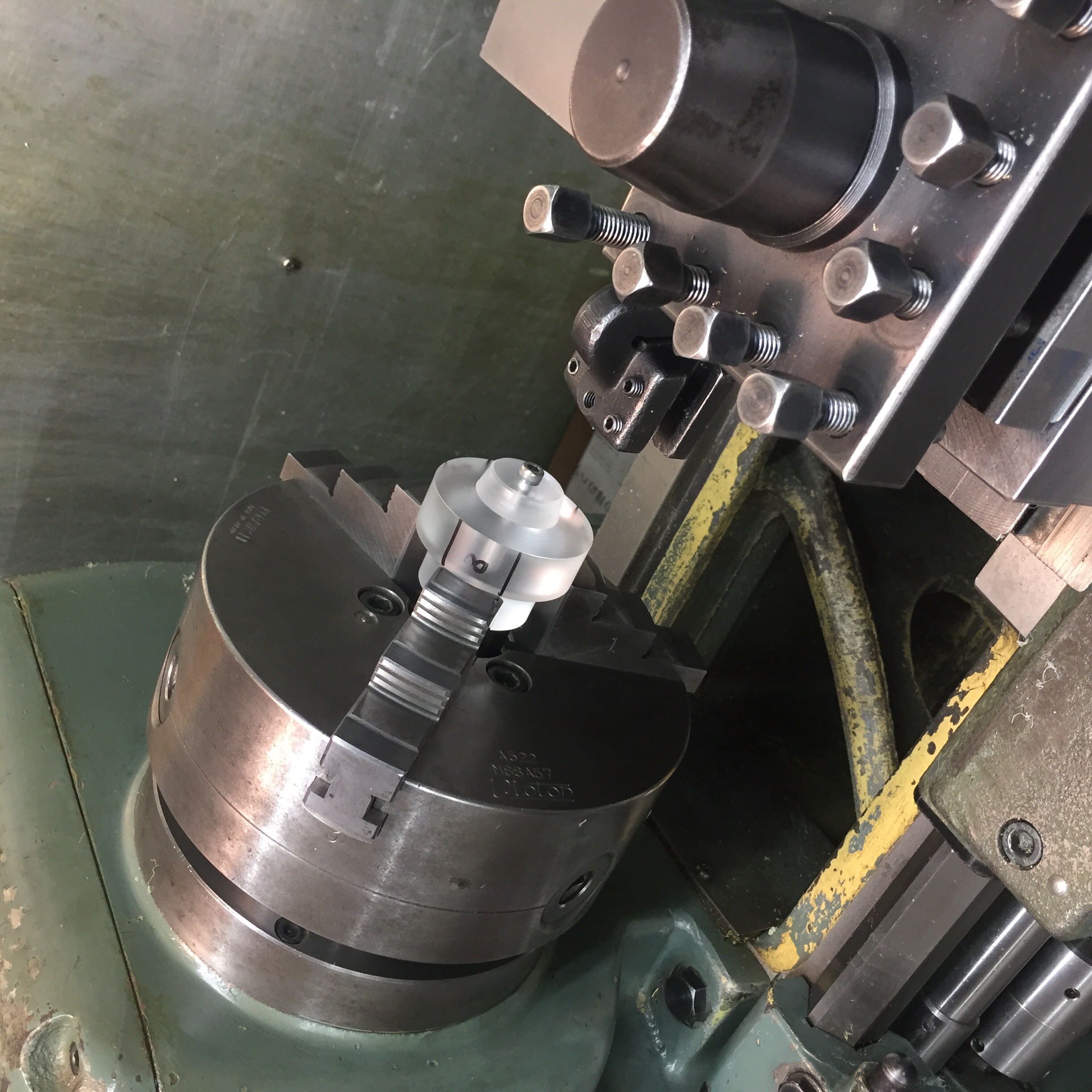

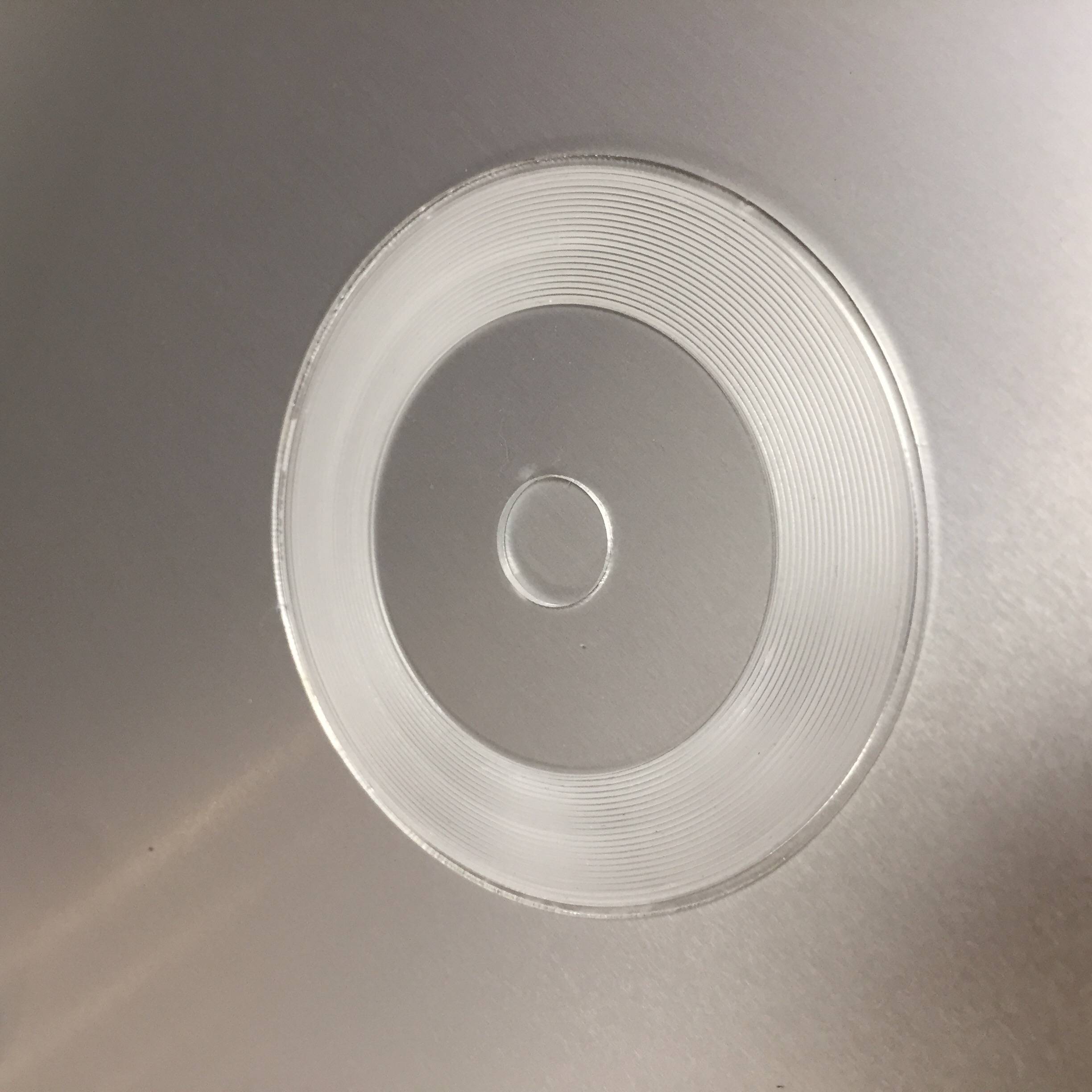

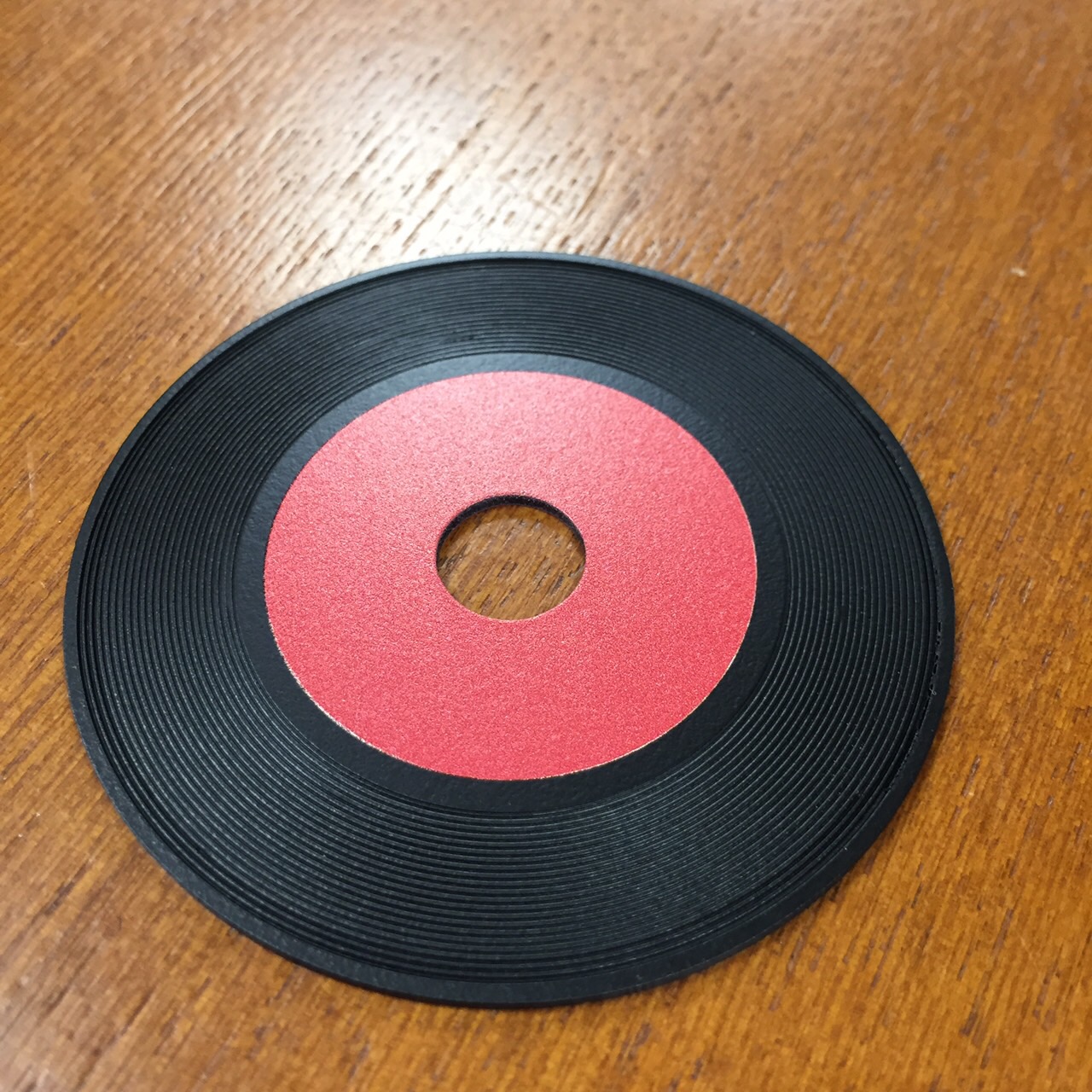

| オブジェの制作過程の公開も最後になりました。第8弾はレコードです。制作にはモノづくりの経験もレコードについての知識も豊富なシステム情報系技術室の神戸さんのお力をお借りしました。材質は透明なアクリルを旋盤加工していただきました。レコード盤には外側に溝のない部分が必ずあるということや穴のサイズや溝の回転方向、深さ、幅など、CDしか知らない世代には知り得ないことが再現されています。治具を作って4枚ほどの試作を経て、旋盤は最後は手で回してつくったんですって。仕上げに全体を黒くラッカー塗装し、赤いレーベル部分をUVプリンタで印刷しました。 |
|
||
| オブジェ制作過程公開 第９弾 組立・撮影 | |||
|---|---|---|---|
|
|
|
|
|

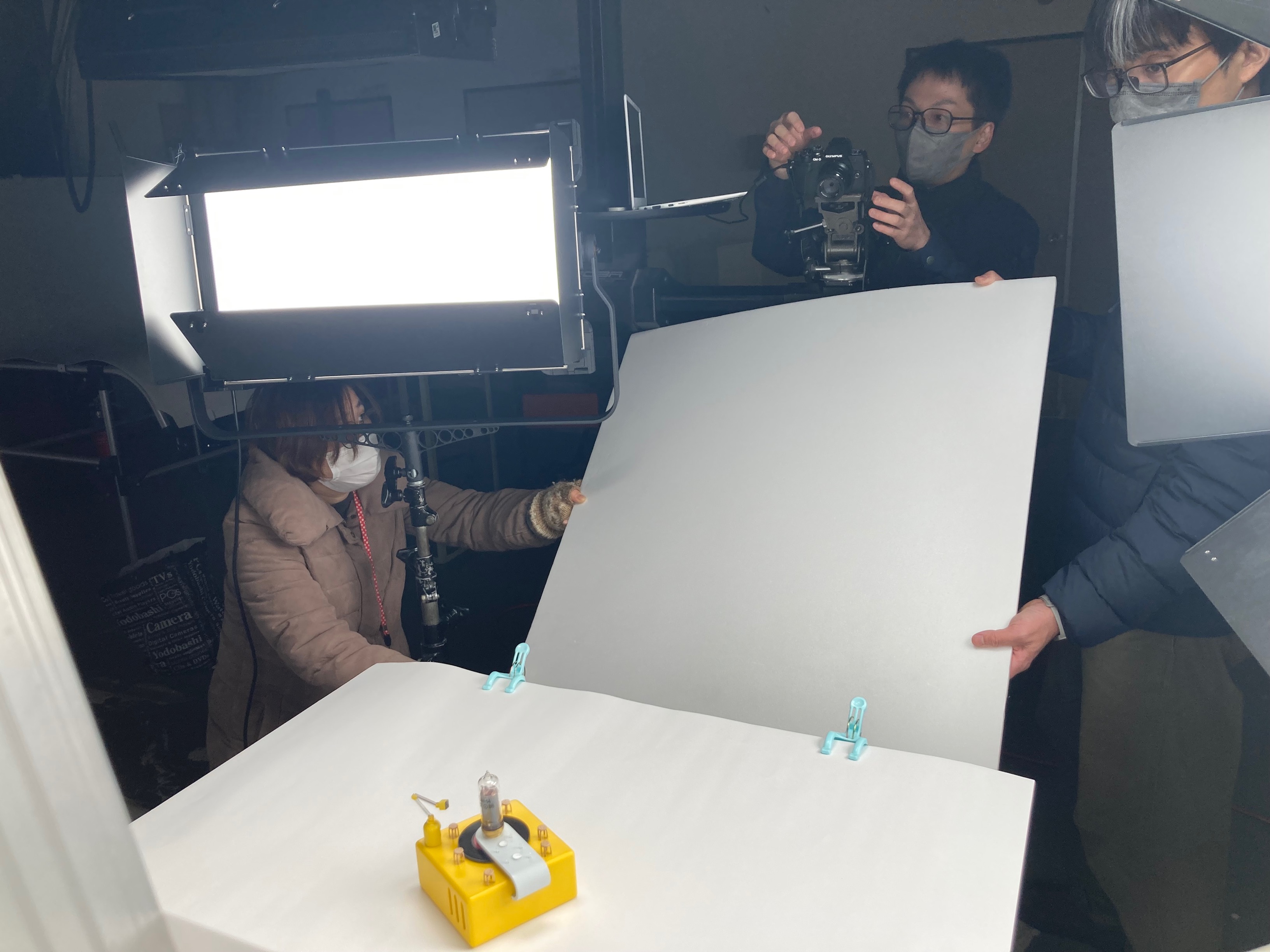

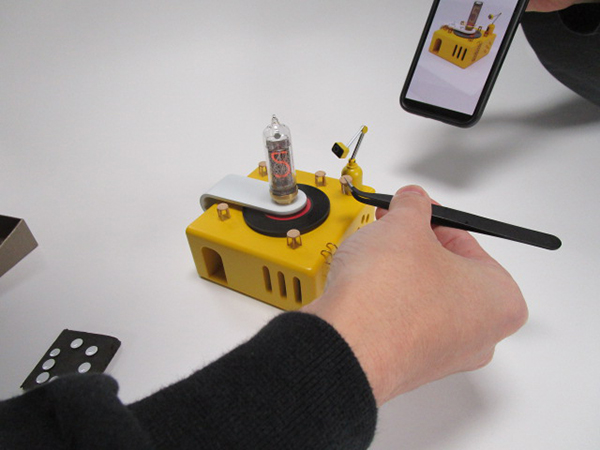

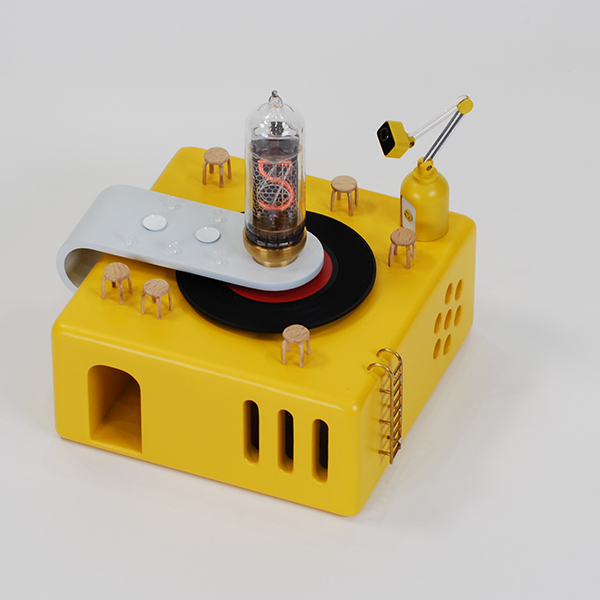

オブジェ制作が完了し、いよいよ組立・撮影の日がやってきました。ニキシー管はその下にこんなに沢山の配線があるんですね！筐体の上に置くパーツはピンセットなどを使って慎重に配置しました。途中、コップを落として余りの小ささに探してもなかなか見つからなかったというハプニングもありましたが、ついに完成です！！本当にこの小ささには泣かされたけれど、出来上がると感慨ひとしおです。こちらのオブジェは交流会当日に展示予定なので、当日来れる方はぜひ見に来てくださいね。 撮影はコップが小さくて透明だったため、写すのに苦労しました。一枚の写真を撮るために、位置決め、照明などを決めていくだけでもとても時間がかかるんだな～と思いました。 |
|
||
